فونداسیون نخستین و مهمترین بخش هر سازه است؛ جایی که تمام بارهای ساختمان را به زمین منتقل میکند. هر میزان دقت در طراحی، آرماتوربندی یا بتنریزی انجام شود اگر قالببندی فونداسیون استاندارد نباشد، کیفیت نهایی بتن دچار مشکل خواهد شد. قالبها نقش نگهدارنده بتن تازه را بر عهده دارند و باید آنقدر مقاوم باشند که در برابر فشار جانبی بتن، رطوبت، وزن آرماتورها و لرزش ویبره مقاومت کنند.
گروه رویش در این مقاله بهصورتی کاملاً آموزشی و کاربردی، رایجترین روشهای قالببندی و ویژگیهای هرکدام را معرفی میکند تا انتخابی مطمئن و اقتصادی داشته باشید.
سیستمهای قالب بندی فونداسیون چیست و چرا اهمیت دارند؟
قالببندی فونداسیون مجموعهای از قطعات و صفحات است که قبل از بتنریزی نصب میشود تا شکل، ابعاد و تراز نهایی فونداسیون را مشخص کند. قالب مناسب باید سه ویژگی اصلی داشته باشد: مقاومت، پایداری و عدم تغییر شکل. بررسیهای پروژههای عمرانی نشان میدهد که حدود ۴۰ درصد خطاهای بتنریزی ناشی از قالببندی ضعیف است؛ از تغییر ابعاد گرفته تا نشت دوغاب و ایجاد حفره در بتن. بنابراین انتخاب سیستم مناسب علاوه بر کنترل هزینه، کیفیت سازه را هم تضمین میکند.
انواع سیستمهای قالببندی فونداسیون
در پروژههای عمرانی امروز، سیستمهای مختلفی برای قالببندی استفاده میشود؛ از چوب و فلز گرفته تا قالبهای مدولار و سیستمهای پیشساخته. هرکدام مزایا، محدودیتها، هزینه و سرعت اجرای خاص خود را دارند. شناخت این سیستمها به مهندسان کمک میکند تا بهترین روش را برای پروژه انتخاب کنند و کیفیت بتنریزی فونداسیون را افزایش دهند.

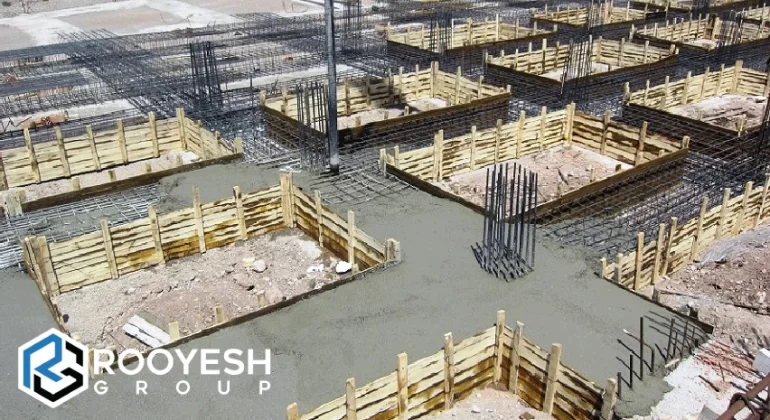

1. قالببندی چوبی (قالب سنتی یا نجاری)
قالب چوبی یکی از قدیمیترین و در عین حال پرکاربردترین روشهای قالببندی فونداسیون است. نجارها با استفاده از تخته، الوار و پشتبند، قالبهایی مطابق ابعاد فونداسیون میسازند.
از مزایای فونداسیون چوبی میتوان به انعطافپذیری آن اشاره کرد و برای پروژههای کوچک یا فونداسیونهایی با ابعاد خاص بسیار مناسب است. هزینه اولیه نیز پایینتر از سیستمهای مدولار است.
دوام پایین، وابستگی به مهارت نیروها و زمان اجرای طولانی نیز از معایب آن است. در هوای مرطوب یا بتنریزیهای حجیم، احتمال تاب برداشتن یا نشت دوغاب وجود دارد.
کاربرد قالب بندی فونداسیون چوبی شامل انبوهسازی کوچک، ساختمانهای کمطبقه، پروژههای اقتصادی یا فونداسیونهایی با شکل نامنظم میشود.
2. قالببندی فلزی (قالبهای فولادی و مدولار)
قالب فلزی به دلیل دوام و مقاومت بالا امروزه یکی از محبوبترین سیستمهای قالببندی فونداسیون است. این قالبها معمولاً از ورق فولادی ضدزنگ با پشتبندهای مقاوم ساخته میشوند.
مقاومت زیاد، امکان استفاده طولانیمدت، کیفیت سطح عالی بتن پس از بازکردن قالب و سرعت اجرا از مزایای کلیدی آن است. سیستم مدولار به دلیل اتصالهای قفلدار، خطای نصب را کاهش میدهد. طبق گزارشهای عملیاتی قالبهای فلزی عمر متوسط ۵۰ تا ۷۰ چرخه استفاده دارند.
کاربردهای مناسب فونداسیون فلزی شامل پروژههای متوسط تا بزرگ، فونداسیونهای با فشار جانبی زیاد، ساختمانهای بلندمرتبه است.
3. قالببندی پلاستیکی و پلیمری (قالب سبک مدولار)
این سیستمها از پلیمرهای تقویت شده ساخته میشوند و به دلیل وزن کم و نصب سریع در سالهای اخیر محبوب شدهاند. فونداسیون پلاستیکی و پلیمری خصوصیات و نکات مثبتی چون وزن پایین، مقاوم در برابر رطوبت، حمل آسان، سرعت نصب بالا و مناسب برای بتنریزیهای مکرر دارد. پلیمر تغییر شکل حرارتی بسیار کمتری نسبت به چوب دارد.
معایب این نوع فونداسیونها این است که بسیار حجیم بوده یا برای فشار بالا مناسب نیستند. هزینه خرید اولیه نسبت به کاربرد کوچک، کمی بالاتر است.
کاربرد مناسب فونداسیون پلاستیکی برای پروژههای مسکونی، سولهسازی، فونداسیونهای کوچک تا متوسط است.
4. قالببندی آلومینیومی
قالبهای آلومینیومی ترکیبی از مقاومت فلزی و وزن کم هستند. شرکتهای بزرگ عمرانی به دلیل سرعت بالا در نصب، این نوع قالببندی را بسیار جذاب میدانند.
قالببندی آلومینیومی دارای وزن سبکتر از فولاد (حدود یکسوم وزن قالب آهنی)، امکان جابهجایی سریع، عمر بالا و سازگاری با سیستمهای صنعتیسازی ساختمان هستند. کیفیت سطح بتن نیز بسیار یکنواخت است. اما قیمت بالا و نیاز به مراقبت بیشتر هنگام جابهجایی از مشکلات فنی این نوع فونداسیونهاست.
از کاربردهای فونداسیون آلومینیومی میتوان به برجسازی، پروژههای صنعتی و پروژههایی که نیاز به سرعت زیاد دارند اشاره کرد.

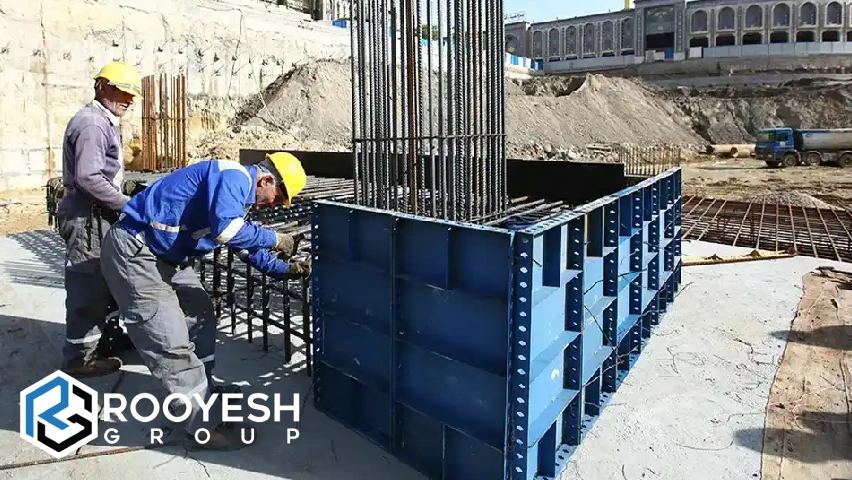

انواع قالببندی فلزی بتن
قالب فلزی بتن مثل جعبهابزار فولادیِ دنیای سازه است؛ هر قطعهاش برای یک موقعیت طراحی شده تا بتن تازه را صاف، منظم و بدون ایراد نگه دارد. انواع قالببندی فلزی بتن شامل:
۱. قالب فلزی مدولار (قالبهای پانلی)
اینها همان صفحات فولادی استانداردند که با پین و گوه یا گیره به هم وصل میشوند.
مزیتشان این است که مثل لگو کنار هم قرار میگیرند و برای هر ابعادی قابل تنظیماند. برای دیوار، ستون، پی کوچک و فونداسیونهای عمومی کاربرد دارند.
۲. قالب فلزی لبه۵ و لبه۶ (لبهدار سنگین)
این قالبها لبه و سختکنندههای تقویتی بیشتری دارند و برای جاهایی که فشار جانبی بتن زیاد است استفاده میشوند. سازههای بلند و بتنریزیهای حجیم معمولاً از این نوع استفاده میکنند.
۳. قالب فلزی بتن برای ستون (ستون گرد و چهارگوش)
ستونگردها بهصورت دو تکه یا چهار تکه ساخته میشوند. ستون چهارگوش معمولاً مدولار است.
سطح بتن ستون با این قالبها بسیار صاف درمیآید چون دقت ابعادی بالاست.
۴. قالب فلزی کلاف و فونداسیون (پانل فونداسیون)
اینها پانلهاییاند که ارتفاع کمتر و طول بیشتر دارند و بهصورت مخصوص برای فونداسیون طراحی میشوند. به دلیل فشار کمتر در عمق کم فونداسیون، ورق آنها معمولاً ۳ میلیمتر است.
۵. قالب فلزی گوشه داخلی و خارجی (نبشیهای قالببندی)
برای اتصال پانلها در گوشهها استفاده میشوند. قالبها بدون این گوشهها یا لق میزنند یا تحت فشار بتن باز میشوند.
۶. قالب تخت یا لَتپانل
برای جاهایی که نیاز به سطح خیلی صاف است مثل دیوار برشی یا کتیبهها کاربرد دارد. اینها معمولاً لبههای ضخیمتری دارند تا تاب بر ندارند.
۷. قالب فولادی تونلی
در ساختوساز انبوهسازی از این سیستم استفاده میکنند. دیوار و سقف همزمان بتنریزی میشوند و دقت کار خیلی بالاست.
۸. قالب فلزی برای تیر و دال
برای تیرهای بتنی از پانلهای کناری، کفپانل و پشتبندهای خاص استفاده میشود.در اجرای سقفهای یکپارچه هم کاربرد دارد.
مقایسه سیستمهای قالببندی فونداسیون
- قالب چوبی ارزانتر است اما دوام کمتر دارد.
- قالب فلزی مقاومتر است اما وزن بیشتری دارد.
- سیستمهای پلیمری و فایبرگلاس سبک و مقاوماند اما برای بارهای بسیار زیاد مناسب نیستند.
- قالب آلومینیومی بین وزن و استحکام تعادل ایجاد میکند.
- قالبهای تونلی سرعت اجرای بیرقیب دارند.
- انتخاب بهترین سیستم کاملاً وابسته به نوع پروژه، بودجه و فشار جانبی بتن است.
نکات مهم در انتخاب سیستم قالببندی
دقت ابعادی، مهار مناسب، کیفیت اتصالات، مقاومت در برابر رطوبت و حفظ خط تراز از مهمترین معیارهای تصمیمگیری در انتخاب سیستم قالببندی هستند. پروژههایی که بتنریزی حجیم دارند باید سیستمهایی انتخاب کنند که مقاومت جانبی بالاتری ارائه دهند. همچنین اگر زمان اجرای پروژه محدود است، استفاده از سیستمهای مدولار یا آلومینیومی انتخاب هوشمندانهتری خواهد بود.
اگر در مرحله تصمیمگیری برای انتخاب قالببندی مناسب هستید یا قصد مقایسه هزینهها، سرعت اجرا و مقاومت هر سیستم را دارید، توصیه میشود قبل از شروع بتنریزی، با یک تیم متخصص مشورت کنید. انتخاب درست در همین مرحله میتواند کیفیت سازه را تضمین و هزینههای تعمیر، اصلاح یا دوبارهکاری را تا حد زیادی کاهش دهد.
توجه به استانداردها، کیفیت متریال و روشهای علمی اجرا قدم اول برای ساخت فونداسیون پایدار است. اجرای دقیق این مرحله اساس یک سازه مقاوم و ماندگار را میسازد.
خلاصه
قالببندی فونداسیون نقش اساسی در کیفیت نهایی بتن و دوام سازه دارد. شناخت انواع سیستمهای قالببندی از چوبی و فلزی گرفته تا پلیمری، فایبرگلاس و تونلی به مهندسان و مجریان کمک میکند تا بر اساس شرایط پروژه، بهترین و اقتصادیترین گزینه را انتخاب کنند. هر سیستم مزایا و محدودیتهای خود را دارد و انتخاب صحیح باعث جلوگیری از خطاهایی مانند تغییر شکل قالب، نشت دوغاب و کاهش مقاومت بتن میشود.
